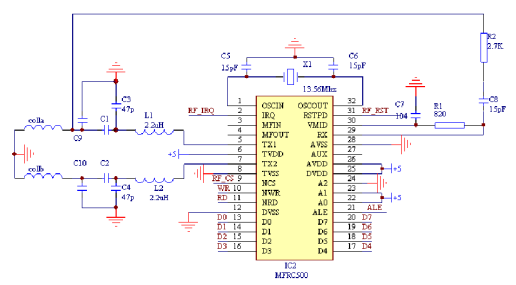

EMC低通濾波：L1、L2、C3、C4組成EMC低通濾波電路。由于射頻讀卡芯片工作在13.56Mhz,其由13.56Mhz的晶體起振產生時鐘信號，送到天線的信號也是13.56Mhz的能量載波信號。因此發射出來的信號除了13.56Mhz的信號外，還會發射一些高次諧波，而一些國際EMC規范是不允許電路板往外發射干擾信號的，因此有必要設計一個合適的低通濾波器使其達到EMC要求。推薦用多層板設計天線部分，這樣也會改善其EMC性能。

天線阻抗匹配：C1、C2、C9、C10是用來匹配天線阻抗的。由于低通濾波電路的阻抗轉換，因此天線部分也應調諧以匹配該阻抗。調節這幾個電容的值，使設計的天線的阻抗匹配達到最好（通常設為50歐姆）。

接收電路：芯片內部對卡片傳來的副載波進行解調。不需要外部濾波電路。R1用來在RX的輸入端（運放的輸入腳）提供直流偏置電平。C7用來去耦。R2＋C8和R1的分壓組成交流信號輸入，它們的值受天線的設計和阻抗匹配影響，因此建議采用廠家推薦的值，而在必要時，則可調節R2來改變RX端的交流輸入電平。

天線：左邊colla和collb實際上是做在印制板的幾匝線圈，用來作為讀卡器的天線。
