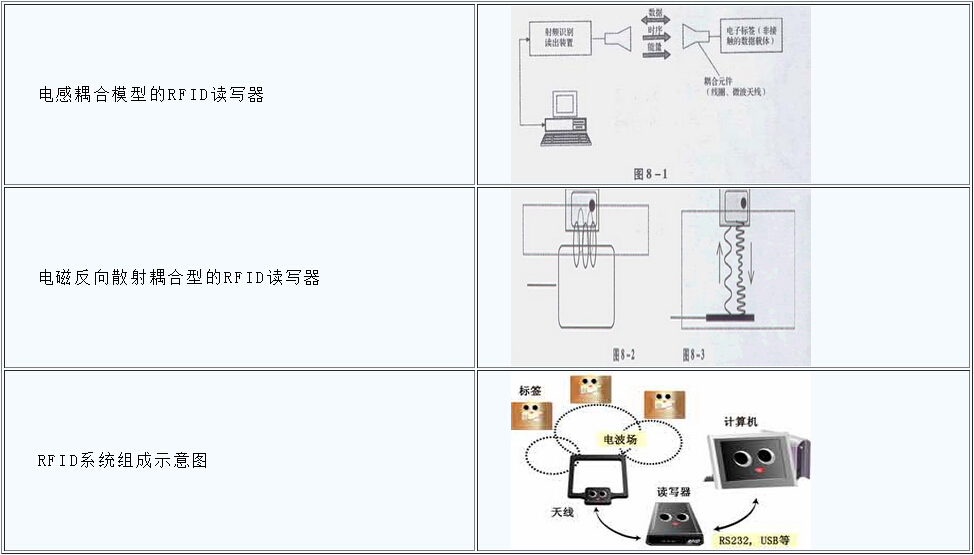

射頻識別系統的基本模型如圖8—1所示。其中，電子標簽又稱為射頻標簽、應答器、數據載體；閱讀器又稱為讀出裝置，掃描器、通訊器、讀寫器(取決于電子標簽是否可以無線改寫數據)。電子標簽與閱讀器之間通過耦合元件實現射頻信號的空間(無接觸)耦合、在耦合通道內，根據時序關系，實現能量的傳遞、數據的交換。

　　發生在閱讀器和電子標簽之間的射頻信號的耦合類型有兩種。

　 (1)電感耦合。變壓器模型，通過空間高頻交變磁場實現耦合，依據的是電磁感應定律，如圖所示。

　 (2) 電磁反向散射耦合：雷達原理模型，發射出去的電磁波，碰到目標后反射，同時攜帶回目標信息，依據的是電磁波的空間傳播規律

　 電感耦合方式一般適合于中、低頻工作的近距離射頻識別系統。典型的工作頻率有：125kHz、225kHz和13．56MHz。識別作用距離小于1m，典型作用距離為10～20cra。

　 電磁反向散射耦合方式一般適合于高頻、微波工作的遠距離射頻識別系統。典型的工作頻率有：433MHz，915MHz，2．45GHz，5．8GHz。識別作用距離大于1m，典型作用距離為3—l0m

RFID讀寫器技術原理圖

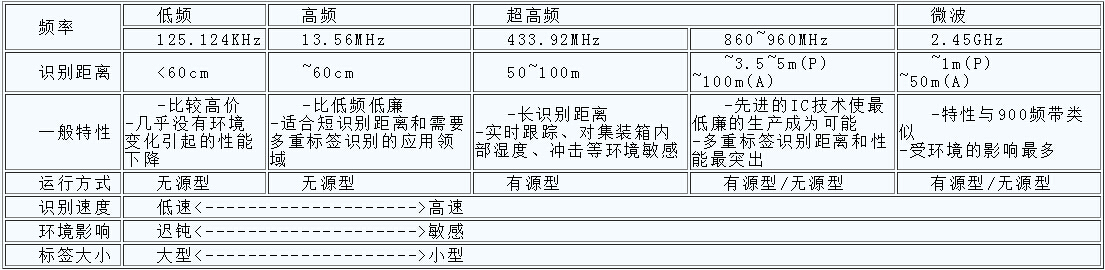

低頻RFID技術一直用于近距離的門禁管理。由于其信噪比較低，其識讀距離受到很大限制，低頻系統防沖撞性能差，多標簽同時讀取時速度慢，性能也容易受其它電磁環境影響。13.56MHz高頻RFID產品可以部分地解決這些問題，標簽讀取速度快、可以實現多標簽同時識讀，形式多樣，價格合理。但是13.56MHzRFID產品對可導媒介（如液體、高濕和碳介質等）穿透性很差，由于其頻率特性，識讀距離短。860~960MHz的RFID產品常常被推薦應用在供應鏈管理上，超高頻產品識讀距離長，能夠?qū)崿F(xiàn)高速識讀和多標簽同時識讀。但超高頻對于如金屬等可導媒介完全不能穿透。為了解決RFID系統工作頻率所造成的對特定物品（高濕）識別效果的局限性，可以將低頻和高頻兩個頻率集成到一枚芯片上。
