天線是一種以諧振技術配合電磁波形式，把射頻信號輻射出去或接收進來的裝置。天線按工作頻段可分為長波、短波、超短波以及微波天線等；按方向性可分為全向天線、定向天線等；按外形可分為線狀天線、面狀天線等。在RFID系統中，天線分為標簽用天線和讀寫器用天線兩種情況，目前的RFID系統主要集中在LF、HF、UHF頻段和SHF頻段。天線的原理和設計在LF、HF和UHF頻段有著根本上的不同，天線的結構也有非常大的變化。實質上，由于在LF和HF頻段波長在數百米之遙，發射電磁波非常困難，近場區主要是通電螺線管式天線的磁場特性，基本上沒有或只有極少分量電磁波的傳播，天線的電磁波特性主要集中在UHF和微波頻段。以工作頻段區分的電子標簽主要特性與使用見參數表，

頻段劃分 低頻長波段（LF）KHz 高頻短波（HF）MHz 超高頻分米波（UHF）MHz 特高頻微波（SHF）GHz

典型頻率 125 13.56 430/900 2.45以上

天線原理 磁場耦合 電磁場耦合 電磁波發射

方向特性 接近全方位 接近全方位 定向< =50度 定向<=30度 天線制作 繞線式天線 繞線/蝕刻 蝕刻/沖壓 蝕刻/印刷 天線材料 自粘漆包線 自粘線/鋁 鋁/銅 鋁/導電油墨 封裝方式 cob模塊 cob/直焊 直焊/倒裝 倒裝鍵合 封裝材料 紙質/PVC 紙質/膠片 膠片 膠片 使用距離 0.1-1.0M 0.1-1.0M 1-10M >=3.0M以上

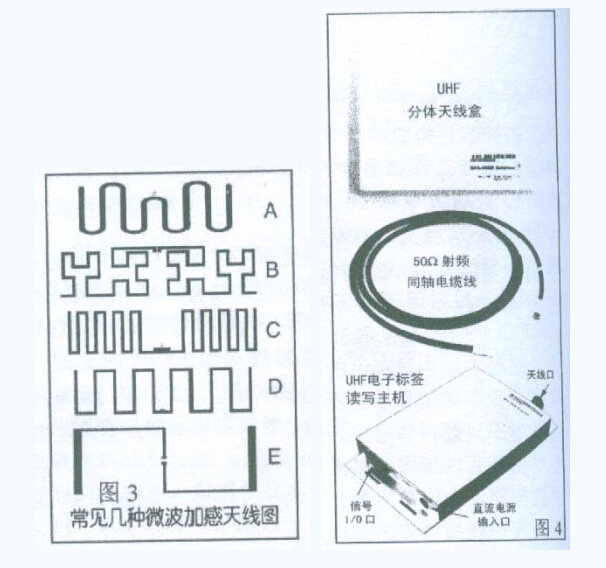

標簽天線設計：使用天線的目的，是通過天線傳輸最大的能量進出標簽芯片，這將需要設計精細的天線以提高性能，還要兼顧相連標簽阻抗的匹配，通常輸入陰抗是50歐姆。為了增加傳輸距離和縮小天線尺寸，UHF天線的研究是重點。標簽天線特性會受到所識特體的形狀、材質以及物理特性的影響，這都將直接影響天線的性能。在進行標簽天線設計的過程中，必須全面考慮以上因素。同時，要提高標簽靈敏度，就要設法提高標簽的增益，增益高的天線又表現在尺寸較大。因此，要適應小尺寸及低成本等要求，就非常必要研制各種加感UHF天線。

讀寫器天線設計：對于近距離（=10cm）系統的應用，如門禁系統等，天線一般和讀定器集成在一起；對于遠距離HF（10cm-1m）或者UHF頻段（=3cm）的電子標簽系統，天線和讀寫器必須采用分體式結構，并通過50歐姆阻抗匹配的同軸電纜連接到一起，如圖4所示就是上海哲林代理易騰邁生產的分體式UHF標簽讀寫機具。實際使用中，因機具的安裝和使用環境等變化多樣，要求讀寫器天線設計采用低剖面、小型代以及寬頻段覆蓋。同時還涉及到天線小型化帶來的低效率、低增益（可采用天線陣列組合來提高增益）問題，這同樣是國內外研究的課題。
