RFID與供電方式

2024-05-28 15:33:53

RFID標簽的供電方式有3種，無源標簽、有源標簽、半有源標簽。根據標簽上是否帶有電池，可以將標簽分為無源標簽(Passive tags)、有源標簽(Active tags)和半有源(Semi—active tags)標簽。無源標簽也稱為被動式標簽，是通常意義上的RFID標簽，即由閱讀器詢問信號提供能量，標簽通過反射方式進行信號傳輸。無源RFID標簽無須外加電池，當其處于閱讀器的有效讀取范圍內時，閱讀器產生的詢問電磁波在RFID標簽天線上產生的能量即可驅動芯片完成解碼、解析、編碼及反向調制等功能。與有源RFID 標簽相比，無源RFID標簽體積更小、成本更低、壽命更長。但是，由于無源RFID標簽自身不帶電池，必須要處于閱讀器有效讀取范圍內才能工作。因此，其距離一般比較短。低頻及高頻的RFID標簽讀取距離只有幾十厘米，超高頻RFID標簽最遠也就十幾米的范圍（不超標情況下）。隨著集成電路設計工藝的改進，更低功耗的標簽芯片會被設計出來，到時其最大讀取距離會更遠些。

有源RFID標簽也稱為主動式標簽。標簽內裝有電池，使用專用的射頻芯片，一般具有較遠的閱讀距離(上百米)，并定時主動發射信號。不足之處是電池的壽命有限，一般小于一年。而且有源電子標簽的體積較無源的要大，成本要高，目前一般應用于車輛管理、航運管理及礦井管理等特殊的場合。

半有源RFID標簽也稱為半無源RFID標簽。標簽內部也有電池，但其電池只供接收或傳感電路進行工作，標簽的應答仍然與無源的方式相似，即反射調制。由于有電池輔助，半有源RFID標簽的讀取距離比無源RFID標簽要遠。而且，只需很少的能量就可以維持比較長的使用壽命。通過使用超薄電池，可以大大減小標簽的體積。典型的代表有德國KSW公司，其制造的半有源的RFID智能標簽傳感器VarioSensBasic采用1.5V 薄膜電池，使用時間約為1.5年。產品的主要應用領域為化學行業的化學品監控、醫療行業的藥品和易腐爛食品的運輸監測等。

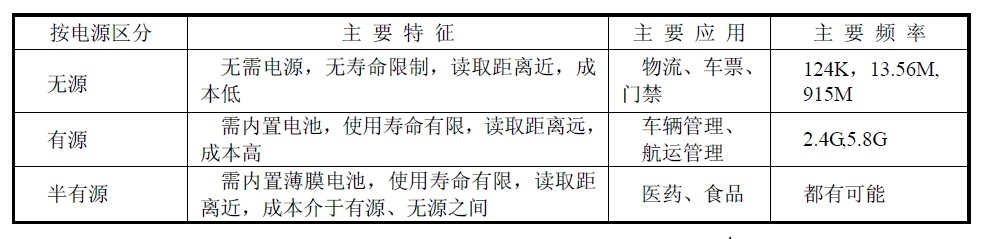

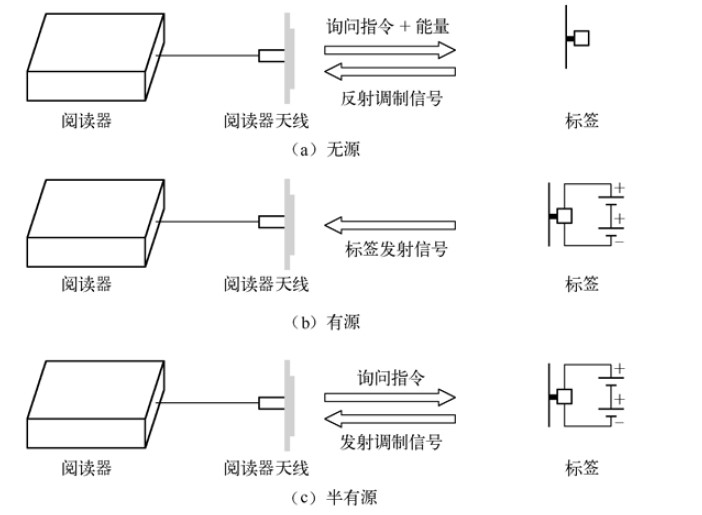

無源標簽、有源標簽及半有源標簽的工作原理如圖1-7所示。由于無源標簽、有源標簽及半有源標簽具有各自的成本或性能上的特征，因此其應用領域也各不一樣。無源標簽、有源標簽及半有源標簽的區別如表1-2所示。
