RFID與工作頻率

2024-05-28 14:09:16

自然界中所有電磁波的分布圖如最上一排所示，頻率從低到高為：電力波（Electric Waves）、無線電波（RadioWaves）、紅外線（Infra-red）、可見光（VisibleLight）、紫外線（Ultra-Violet）、X射線（X-Rays）、Gamma射線（Gamma-Rays）、宇宙射線（Cosmic Rays）。其中，與RFID相關的只是無線電波（RadioWaves）部分。無線電波顧名思義就是可以輻射到外界的電波。從圖中可以看出無線電波的頻率范圍從9KHz到300GHz，分成超低頻VeryLow Frequency（VLF）、低頻Low Frequently（LF）、中頻MediumFrequency（MF）、高頻High Frequency（HF）、甚高頻VeryHigh Frequency（VHF）、超高頻Ultra High Frequency（UHF）、特高頻SuperHigh Frequency（SHF）、極高頻Extremely High Frequency（EHF）。

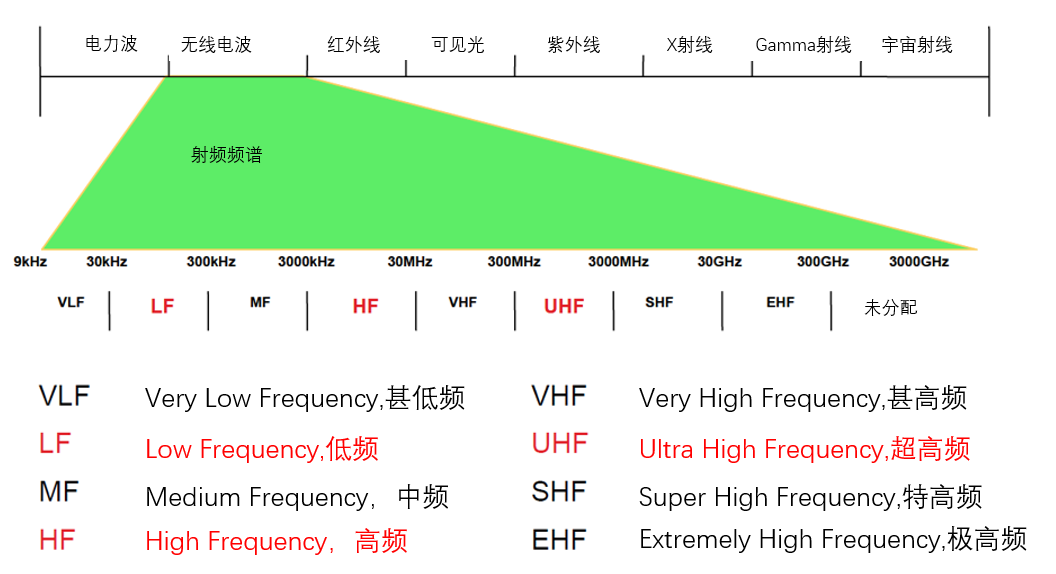

圖1-5射頻頻譜圖

不難看出，頻段的分割點，分別在30kHz、300KHz、…..300GHz。那么，為什么是用3XXHz來作為分割點呢？基于光速和波長的關系：λ=c/f，其中λ代表波長，c代表光速(3×108 m/s)，f代表頻率，那么f=c×λ。人們?cè)谶M(jìn)行天線設計的時候，天線尺寸的單位通常采用毫米、厘米、米等，而天線的長度一般與波長相關。于是，人們?yōu)榱朔奖憔陀瞄L(zhǎng)度單位來定義一類電磁波。如厘米波（1cm到10cm波長），那么對應的頻率則是3GHz到30GHz。在我們的日常生活中，無線電波無處不在,如表1-1。例如，我們聽的收音機FM就是VHF頻段，我們的手機是UHF頻段。

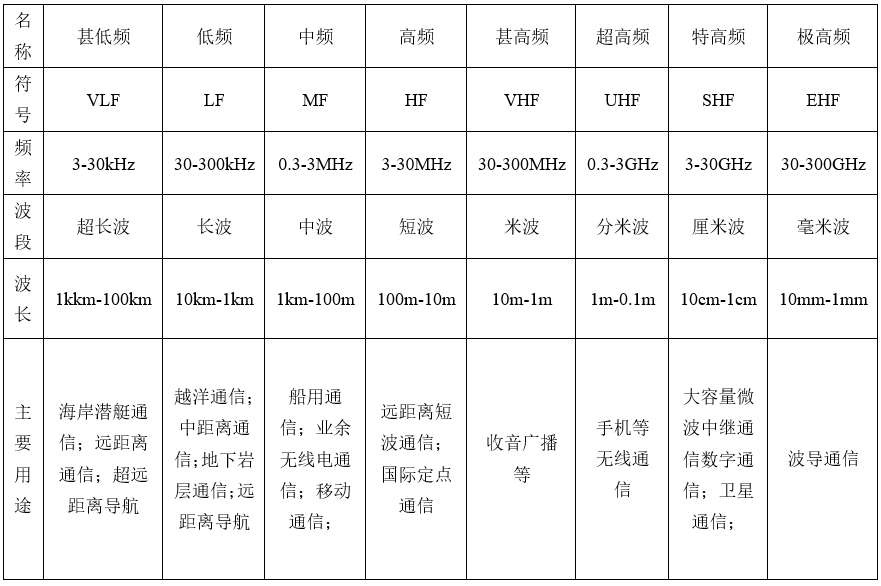

表1-1 各頻段參數及用途

在RFID應用中最常見的頻率為L(zhǎng)F（125KHz、134KHz）、HF（13.56MHz）、UHF（800M-900MHz）以及2.4GHz和5.8GHz。
