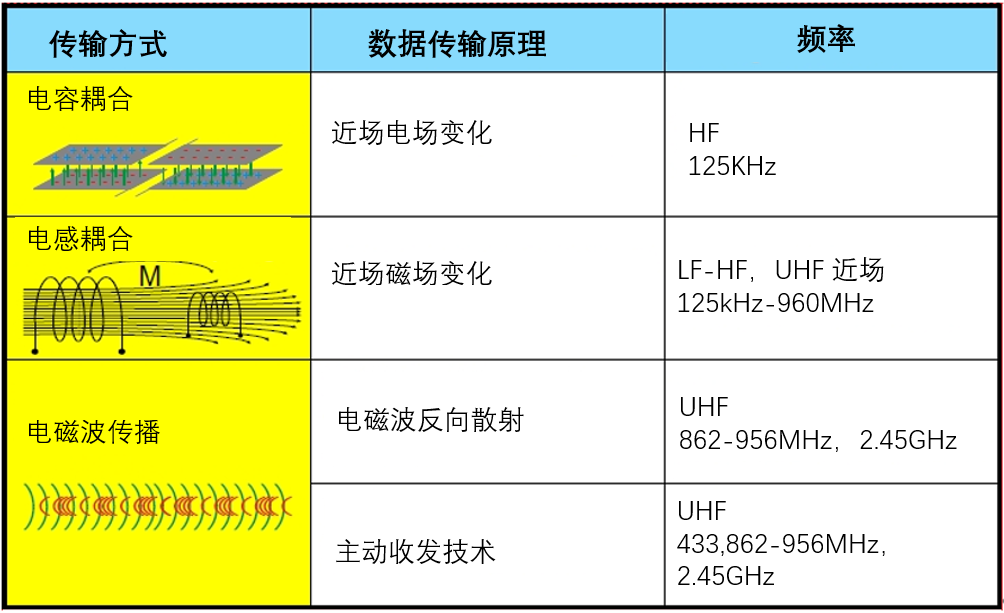

RFID的數據傳輸方式主要有三種，如圖1-6所示。

圖1-6 RFID數據傳輸方式

這三種方式為：電容耦合（Capacitive Coupling）、電感耦合（Inductive Coupling）、電磁場傳播（EM-WavePropagation）。

?

（1）? ? ? ? 電容耦合

?

這種方式是利用電容的電場變化原理來進行數據傳輸?shù)模沁@種方式的局限性很強。首先，Reader和Tag天線之間的距離要非常近，這樣才有電容效應，Reader電壓的變化才能使Tag識別到；其次需要Reader和Tag天線面積很大，這樣才能提供足夠的傳輸能量。由于電容耦合技術弊端非常多，現在已經很難看得到這樣的應用了。

?

（2）? ? ? ? 電感耦合

?

這種技術是現在最常見的RFID傳輸技術之一，使用廣泛、方法簡單，即Reader天線和Tag天線都是閉合線圈，根據之間的電感耦合進行傳輸。根據諧振頻率、匹配不同以及兩個天線之間的距離，可以計算出兩個天線之間的耦合系數（在不考慮諧振匹配的情況下距離越近，線圈的匝數越多其耦合系數越高）。Reader在傳輸數據的同時，能量也可以傳輸給Tag。此種電感耦合的工作方式，一般都是近距離（Near Filed）通信技術。正常情況下Tag的工作距離為10厘米左右，只有非常特殊的情況下可以工作到1米左右的距離，如15693協議（13.56MHz）下在門型天線的工作環境中可以實現中距離的標簽讀取。電感耦合的傳輸方式使用于各種頻率，包括從低頻到超高頻的所有頻率。這里重點說一下，在UHF超高頻的應用中，有許多環境中需要近場的應用，最簡單的實現方式就是用近場的Reader天線配合近場的標簽天線，在后面的應用中我們會著重介紹近場的RFID方案。

（3）? ? ? ? 電磁波傳播

?

電磁波傳播也分兩種模式，一種是利用反向散射電磁波傳播（EM-Wave propagation back-scattering）技術，另外一種是主動收發技術（Bidirectional EM propagation）。這兩種技術都是利用電磁波的傳播，都可以遠距離工作，一般工作距離都可以超過3m，最遠可以到達幾十米或者上百米。其中反向散射技術多應用于無源超高頻技術，其特點是標簽為無源，其能量從閱讀器輻射的電磁波中獲得。當標簽對閱讀器進行通信時，閱讀器不能停止工作，要不停地向標簽發射射頻載波（RF Continue Waves），標簽通過調制并反射閱讀器的射頻載波使閱讀器接收到標簽發射的數據。這種利用反向散射技術的無源RFID技術一般標簽成本最低，工作距離大概8米左右，只有在非常特殊的環境中可以達到20米左右（如在車輛交通管理中，使用超標發射的大天線可以達到20米左右的距離）。主動發射或者雙工發射的技術主要用于有源標簽的應用中，其特點是每一個標簽都是一個有源的收發器，其能量不來自閱讀器而來源于自身攜帶的電池。當閱讀器發出命令后，標簽主動發出應答。該技術有較遠的通信距離，讀取穩定性強，但是價格貴且由于電池的原因壽命短，同樣由于電池的原因其高低溫環境的要求很高。常用的工作頻率有433MHz、800-900MHz、2.4GHz、5.8GHz。
