5.? ? 輻射方向圖

?

天線的輻射電磁場在固定距離上隨角坐標分布的圖形，稱為方向圖。用輻射場強表示的稱為場強方向圖，用功率密度表示的稱之功率方向圖，用相位表示的稱為相位方向圖。天線方向圖是空間立體圖形，但是通常應用的是兩個互相垂直的主平面內的方向圖，稱為平面方向圖。在線性天線中，由于地面影響較大，都采用垂直面和水平面作為主平面。在面型天線中，則采用E平面和H平面作為兩個主平面。歸一化方向圖取最大值為1。

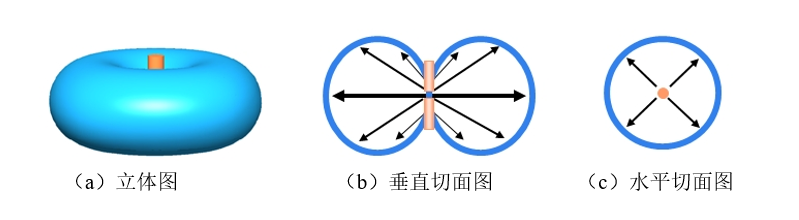

如圖2-19所示為垂直放置的半波對稱振子具有平放的“面包圈”形的立體方向圖又稱蘋果圖，如圖2-19（a）所示。立體方向圖雖然立體感強，但繪制困難，圖2-19（b）與圖2-19（c）給出了它的兩個主平面方向圖，平面方向圖描述天線在某指定平面上的方向性。從圖2-19（b）可以看出，在振子的軸線方向上輻射為零，最大輻射方向在水平面上；而從圖2-19（c）可以看出，在水平面上各個方向上的輻射一樣大。
