天線的參數指標(6) 主瓣、旁瓣、波瓣寬度
2024-05-24 10:32:22
6.? ? 主瓣、旁瓣、波瓣寬度
?
?
方向圖通常都有兩個或多個瓣，其中輻射強度最大的瓣稱為主瓣（Main-lobe），其余的瓣稱為副瓣或旁瓣(side-lobe)。如圖2-20所示，為一個天線的主瓣和旁瓣示意圖。

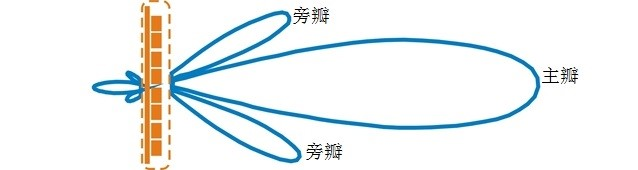

圖2-20 天線的主瓣和旁瓣
在主瓣最大輻射方向兩側，輻射強度降低 3 dB（功率密度降低一半）的兩點間的夾角定義為波瓣寬度（Beam width）又稱波束寬度或主瓣寬度或半功率角如圖2-21所示。波瓣寬度越窄，方向性越好，作用距離越遠，抗干擾能力越強。一般超高頻RFID天線常用3dB波瓣寬度來定義，單位是度數。

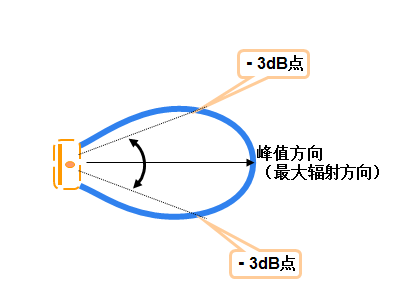

圖2-21 -3dB波瓣寬度
還有一種波瓣寬度，即 10dB波瓣寬度，顧名思義它是方向圖中輻射強度降低 10dB （功率密度降至十分之一）的兩個點間的夾角，如圖2-22所示。

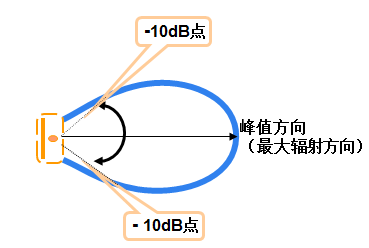

圖2-22 -10dB波瓣寬度
?
