7.? ? 前后比、上旁瓣抑制

?

?

方向圖中，前后瓣最大值之比稱為前后比，記為 F/B（Front-to-Back Ratio），如圖2-23所示。前后比越大，天線的后向輻射（或接收）越小。前后比F/B的計算十分簡單：

F/B=10lg{（前向功率密度）/（后向功率密度）}。? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 一些系統對天線的前后比F/B有要求，其典型值為（18 ~ 30）dB，特殊情況下則要求達（35 ~ 40）dB。一般的超高頻RFID天線對前后比不敏感，只要高于15dB即可；如果是衛星天線等對前后比會要求很高，有很多要求達到35dB。

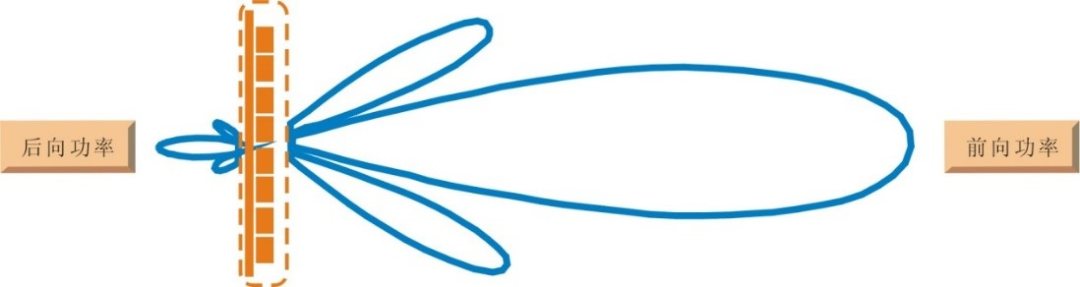

圖2-23 前后比 對于基站天線，人們常常要求它的垂直面（即俯仰面）方向圖中，主瓣上方第一旁瓣盡可能弱一些，如圖2-24所示。這就是所謂的上旁瓣抑制?；镜姆?wù)對象是地面上的移動電話用戶，指向天空的輻射是毫無意義的。在RFID的應用中，同樣存在類似的環境，我們需要控制的區域限制嚴格的時候，可以考慮使用旁瓣抑制的天線。

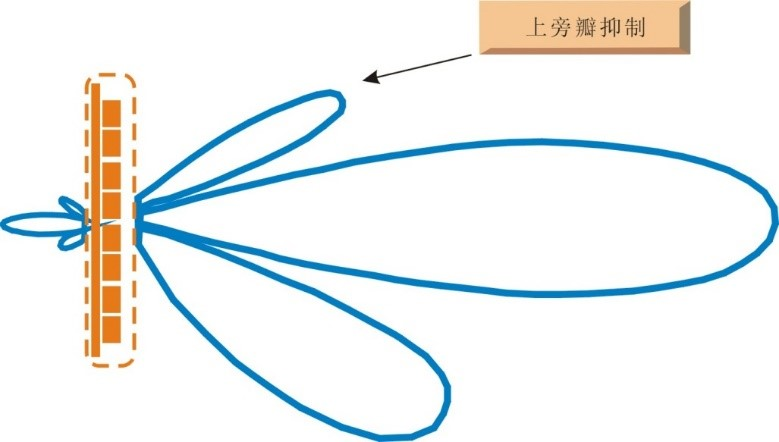

圖2-24 上旁瓣抑制

?
